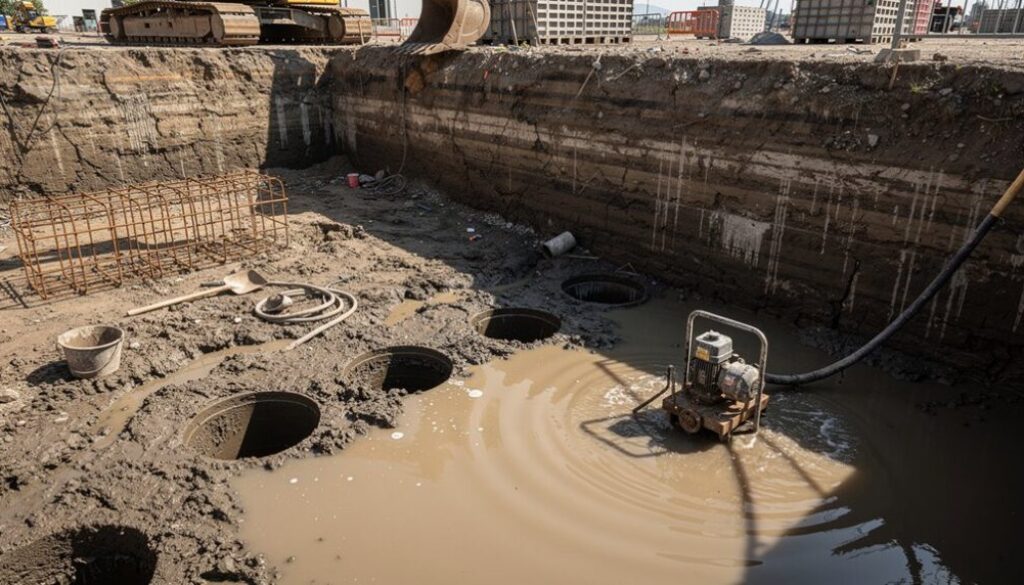

Offene Bohrlöcher als Ursache für Grundwasserschäden bei Baugruben

Offene Bohrlöcher, die nach Geländeuntersuchungen unverschlossen bleiben, gehören zu den am meisten unterschätzten Ursachen für Grundwasserschäden bei Ausschachtungen. Sie durchdringen Sperrschichten, schaffen künstliche Wege, die getrennte Aquiferen verbinden, und erlauben unkontrollierte vertikale Wasserbewegungen. Dies verändert die Porenwasserdruckverhältnisse, verringert die wirksame Spannung in den umgebenden Böden und kann während Aushubarbeiten plötzliche Überschwemmungen auslösen. Die Folgen sind häufig strukturelle Instabilität, kostspielige Projektverzögerungen und Umweltverschmutzung. Eine korrekte Identifikation, Abdichtungstechniken und Notfallprotokolle können diese Risiken erheblich verringern.

Wie schaffen offene Bohrlöcher Grundwasserwege?

Wenn Bohrlöcher während der Baugrunduntersuchung gebohrt und offen gelassen oder nicht ordnungsgemäß verschlossen werden, können sie durch confining Schichten aus Ton oder Gestein hindurchstoßen, die normalerweise verschiedene Aquifere trennen oder verhindern, dass Grundwasser vertikal migriert. Diese Bohrlochwege überbrücken effektiv natürliche hydrogeologische Barrieren und ermöglichen es unter Druck stehendem Wasser aus tieferen Aquiferen, in höhere Zonen oder direkt in Baugruben aufzusteigen.

Der daraus resultierende Grundwasserfluss durch diese künstlichen Leitungen kann erheblich sein, insbesondere wenn erhebliche Druckdifferenzen zwischen den Aquiferschichten bestehen. Wasser bewegt sich entlang des Weges des geringsten Widerstands, und ein unversiegeltes Bohrloch bietet im Vergleich zu intakten konfinierenden Schichten praktisch keinen Widerstand.

Im Kontext von Aushubarbeiten birgt diese unbeabsichtigte Verbindung ernste Risiken. Unerwartetes Wassereintritt destabilisiert Grubenwände, sättigt Böden, unterhöhlt Baugrundlagen und erschwert Entwässerungsmaßnahmen. Der Schaden erscheint oft unverhältnismäßig zur geringen Bohrlochdurchmesser, da anhaltender Durchfluss das umgebende Material schrittweise erodiert und den Weg vergrößert.

Was passiert, wenn ein Bohrloch zwei Aquiferen verbindet?

Weil konfinierende Schichten – wie dichte Tone, Schiefer oder ungebrochene Gesteine – Grundwasserleiter in unterschiedlicher Tiefe und unter unterschiedlichem Druck natürlicherweise voneinander isolieren, schafft ein Bohrloch, das diese Barrieren durchdringt, eine direkte hydraulische Verbindung zwischen Formationen, die ansonsten getrennt bleiben würden. Diese Wechselwirkung zwischen Aquiferen löst einen Druckausgleich aus, wodurch Wasser aus der Zone höherem Drucks in die Zone niedrigerem Drucks gedrängt wird. Der resultierende Querfluss verändert die natürlichen hydraulischen Gradienten und kann konfinierte Aquifere entlasten, wodurch ihre Fähigkeit, überlagerte Bauwerke zu stützen, verringert wird.

Über die hydraulische Störung hinaus bringt diese Verbindung erhebliche Risiken der Grundwasserverunreinigung mit sich. Schadstoffe, die in einem flachen Aquifer eingeschlossen sind – wie Industriesolventien, Nitrat oder mikrobiologische Agenzien – gelangen nach unten in zuvor unberührte tieferliegende Formationen, die als Trinkwasserreservoir dienen. Umgekehrt können natürlich vorkommende Kontaminanten wie erhöhte Salinität oder Schwermetalle aus tiefen Schichten nach oben migrieren und die Qualität des flachen Grundwassers verschlechtern. Einmal etabliert, bestehen diese inter-aquiferen Wege dauerhaft, es sei denn, das Bohrloch wird ordnungsgemäß mit Zement oder Bentonit abgedichtet.

Wie offene Bohrlöcher den Porendruck destabilisieren

Jeder offene Bohrloch, das eine gesättigte Formation durchdringt, wirkt als Druckentlastungsleiter und ermöglicht es Porenwasser, das zuvor mit dem umgebenden Boden- oder Gesteinskörper im Gleichgewicht war, zur unversiegelten Öffnung abzuströmen. Diese Umverteilung senkt lokal den Porendruck, kann jedoch anderswo durch hydraulische Kurzschlüsse zwischen Grundwasserleitern zu dessen Anstieg führen.

Das resultierende Porendruckungleichgewicht untergräbt direkt die Grubensicherheit. Die effektive Spannung, die die Scherfestigkeit des Bodens bestimmt, hängt von der Differenz zwischen Gesamtkraft und Porendruck ab. Wenn ein offenes Bohrloch eingedrücktes Grundwasser in flachere Schichten in der Nähe einer Baugrube leitet, reduziert der erhöhte Porendruck die effektive Spannung und schwächt das Bodengefüge. Verbauwände und Böschungen, die für ursprüngliche hydraulische Verhältnisse ausgelegt wurden, können unvorhergesehene Belastungen, Sickerkräfte oder Auftriebskräfte erfahren. In tonigen Böden beschleunigen veränderte Porendruckgradienten die Aufweichung und fortschreitende Versagensprozesse. Das Abdichten oder Stilllegen von Bohrlöchern vor Beginn von Aushubarbeiten beseitigt diesen destabilisierenden Weg.

Echte Fälle von durch Bohrlöcher verursachten Ausgrabungsüberflutungen

Mehrere dokumentierte Fälle zeigen, wie offene oder unsachgemäß verschlossene Bohrlöcher erhebliche Überflutungsereignisse in Ausgrabungen ausgelöst haben, die die strukturelle Integrität beeinträchtigten und kostspielige Verzögerungen verursachten. Urbane Bauprojekte sind besonders gefährdet, da dichte Netze früherer ortsbezogener Untersuchungsbohrungen unerwartete hydraulische Verbindungen zwischen druckbehafteten Aquiferen und Grabensohlen schaffen können. Die Untersuchung dieser Vorfälle zeigt wiederkehrende Muster von unzureichender Stilllegung von Bohrlöchern, ungenügenden hydrogeologischen Bewertungen und Versagen in der Kommunikation zwischen aufeinanderfolgenden Projektteams.

Bemerkenswerte Überschwemmungsereignisse bei Ausgrabungen

Verlassene und unkartierte Bohrlöcher haben einige der kostspieligsten Überschwemmungsereignisse in der modernen Aushubgeschichte ausgelöst. In mehreren dokumentierten Fällen in Mitteleuropa durchbrachen Bauteams vergessene Erkundungsbohrlöcher, die begrenzte Aquiferen mit offenen Gruben verbanden, was zu plötzlichen, unkontrollierbaren Wasserzuflüssen führte. Diese Vorfälle verursachten Schäden in Millionenhöhe, Projektverzögerungen von mehreren Monaten und erhebliche strukturelle Beeinträchtigungen benachbarter Gebäude.

Ein wiederkehrendes Muster betrifft vor Jahrzehnten für geologische Untersuchungen gebohrte Bohrlöcher, die nie ordnungsgemäß verschlossen oder dokumentiert wurden. Wenn Aushubarbeiten auf diese Wege treffen, treibt hydrostatischer Druck das Grundwasser mit zerstörerischer Kraft nach oben. Solche Ereignisse machen kritische Versäumnisse sowohl in den Sicherheitsprotokollen für Aushubarbeiten als auch im Grundwassermanagement deutlich. Umfassende Standortuntersuchungen, einschließlich geophysikalischer Untersuchungen zur Erkennung von Altbohrlöchern, bleiben vor Beginn jeglicher unterirdischer Bauarbeiten unerlässlich.

Städtische Bohrlochversagen

Vergessene Bohrlöcher haben wiederholt routinemäßige städtische Aushubarbeiten in Notfallüberflutungszonen verwandelt; dokumentierte Vorfälle erstrecken sich über Städte in Deutschland, Österreich und der Schweiz. In München stieß ein Wohnungsbauprojekt im Jahr 2016 auf unkontrollierten artesischen Druckwasserzufluss durch ein aufgegebenes Erkundungsbohrloch, das nie ordnungsgemäß verschlossen worden war und die Baugrube innerhalb weniger Stunden flutete. Ein ähnlicher Vorfall in Wien erforderte nach einem nicht kartierten Geothermiebohrloch, das zwei begrenzte Grundwasserleiter unter einer aktiven Baustelle verband, eine Notentwässerung.

Diese Fälle weisen eine gemeinsame Schwäche auf: fehlende oder unzureichende Bohrlochinspektionen vor Aushubarbeiten und ungenügende Grundwasserüberwachung während der frühen Bauphasen. In Zürich konnten Ermittler anhaltende Durchsickerungen auf einen vergessenen Brunnen aus der Industriezeit zurückverfolgen, der die Spundwand der Baugrube vollständig umging. Jeder dieser Fälle unterstreicht die entscheidende Notwendigkeit umfassender Untersuchungen des Untergrunds, bevor die Bauarbeiten beginnen.

Lektionen aus früheren Fällen

Die Untersuchung dokumentierter Fälle von durch Bohrlöcher verursachter Flutung von Baustellen zeigt konsistente Versagensmuster, die Geografie und Projekttyp übergreifen. Beim U-Bahn-Ausbau in München schufen aufgegebene Erkundungsbohrungen hydraulische Kurzschlüsse zwischen geschlossenen Aquiferen und fluteten Baugruben mit mehr als 200 Kubikmetern pro Stunde. Ähnliche Vorfälle in Köln und Stuttgart führten das katastrophale Wassereinbrechen direkt auf unsachgemäß versiegelte Bohrlöcher aus vorherigen Standortuntersuchungen zurück.

Diese Fälle teilen gemeinsame Merkmale: unzureichende Dokumentation der Bohrlochstandorte, fehlende oder degradierte Abdichtungen und unzureichende Koordination zwischen aufeinanderfolgenden Projektphasen. Wo Bohrlochvorschriften bestanden, ließen Durchsetzungsdefizite nicht konforme Aufgabezustände jahrelang unentdeckt bestehen. Jeder Ausfall machte deutlich, dass der Grundwasserschutz ein systematisches Bohrlochmanagement über den gesamten Lebenszyklus eines Standorts erfordert. Die finanziellen und terminlichen Konsequenzen überstiegen durchgehend die Kosten einer ordnungsgemäßen Versiegelung um Größenordnungen.

Warum werden so viele Bohrlöcher für Standortuntersuchungen nicht versiegelt?

Trotz klarer regulatorischer Vorgaben und gut dokumentierter Risiken sind ein erheblicher Anteil der Bohrlöcher von Standuntersuchungen auf Baustellen bei Abschluss der Bodenuntersuchungen unzureichend versiegelt oder völlig unverschlossen. Mehrere systemische Faktoren tragen zu diesem anhaltenden Problem bei.

Kostendruck führt häufig dazu, dass Auftragnehmer ordnungsgemäße Stilllegungsverfahren auslassen, da das Verschließen Material- und Arbeitskosten verursacht, die von den Auftraggebern selten überprüft werden. Verantwortungslücken zwischen geotechnischen Gutachtern, Bohrunterauftragnehmern und Entwicklern schaffen Unklarheit darüber, wer die Verpflichtung zum Verschließen verlassener Bohrlöcher trägt. Darüber hinaus führt eine unzureichende Überwachung der Bohrlöcher nach den Untersuchungsphasen dazu, dass unverschlossene Öffnungen unentdeckt bleiben, bis Grundwasserschäden während der Aushubarbeiten sichtbar werden.

Die behördliche Durchsetzung bleibt inkonsistent. Für den Schutz des Grundwassers zuständige Behörden verfügen oft nicht über die Ressourcen, um die Einhaltung an einzelnen Baustellen zu überprüfen. Außerdem werden Untersuchungsphasen durch straffe Projektzeitpläne komprimiert, sodass für ordnungsgemäße Stilllegungsprotokolle nicht genügend Zeit eingeplant wird. Ohne vertragliche Verantwortlichkeitsmechanismen und strengere Aufsicht werden unverschlossene Bohrlöcher weiterhin als unbeabsichtigte hydraulische Leitungen fungieren, die die Integrität des Aquifers und die Stabilität von Aushubarbeiten gefährden.

Wie man offene Bohrlöcher findet, bevor man mit dem Graben beginnt

Die Lokalisierung unverschlossener Bohrlöcher vor Beginn von Erdarbeiten erfordert einen systematischen Ansatz, der sachliche Recherchen mit physischen Geländebegehungen kombiniert. Historische Bohrunterlagen von geologischen Diensten, behördlichen Datenbanken und früheren Standortuntersuchungsberichten liefern den anfänglichen Rahmen zur Identifizierung potenzieller Bohrlochstandorte.

Feldbasierte Bohrlochvermessungstechniken umfassen geophysikalische Methoden wie Bodenradar und Magnetometrie, die unterirdische Anomalien erkennen können, die auf aufgegebene Verrohrungen oder gestörte Bodenprofile hinweisen. Sichtprüfungen können Oberflächensenken, verbliebene Brunnenköpfe oder ungewöhnliche Vegetationsmuster zutage fördern, die mit verändertem Bodenfeuchtehaushalt in Verbindung stehen.

Gründwasseruntersuchungsmethoden ergänzen diese Maßnahmen, indem sie hydraulische Kurzschlüsse zwischen Aquiferebenen identifizieren. Anomale Wasserspiegel, unerwartete artesische Verhältnisse oder atypische hydrochemische Signaturen an bestimmten Stellen deuten oft auf das Vorhandensein unverschlossener Bohrlöcher hin, die verschiedene Grundwasserhorizonte verbinden.

Die Integration dieser sach- und feldbezogenen Untersuchungen in die Vorplanung von Baumaßnahmen reduziert das Risiko, während der Erdarbeiten auf unkontrollierte Grundwasserzuflüsse zu stoßen, erheblich.

Stilllegung von Bohrlöchern: Methoden, die tatsächlich funktionieren

Effektive Verschließung von Bohrlöchern erfordert mehr als nur das Auffüllen eines Lochs — sie verlangt methodische Verpressungstechniken, die durchgehende, niedrig permeable Dichtungen von unten nach oben schaffen, wobei Tremie-Rohrplatzierung von Zement- oder Bentonitverguss verwendet wird, um eine Querkontamination zwischen Aquiferschichten zu verhindern. Richtige Schritte zur Entfernung der Verrohrung müssen dem Verpressen vorausgehen oder damit einhergehen, da im Boden verbliebene Verrohrung bevorzugte Strömungspfade entlang des Ringraums zwischen Verrohrung und Bohrloch schaffen kann, wenn sie nicht ausreichend abgedichtet ist. Wenn diese Methoden korrekt ausgeführt werden, beseitigen sie aufgegebene Bohrlöcher als Leitungen für unkontrollierten Grundwasserfluss in geplante Baugruben.

Fugentechniken zum Abdichten

Die Qualitätsüberprüfung umfasst die Überwachung des Rückstroms von Vergussmörtel an der Oberfläche und die Durchführung von Integritätstests nach dem Verpressen. Eine unsachgemäße Ausführung hinterlässt verbleibende Durchgangspfade, die Entwässerungssysteme von Baugruben beeinträchtigen und die Baukosten erheblich erhöhen.

Richtige Groß- und Kleinschreibung entfernen Schritte

Das Herausziehen von Stahlrohren (Casing) aus einem Bohrloch erfordert eine methodische Abfolge, die denjenigen Grundwasserschaden verhindert, den die ursprüngliche Installation untersuchen oder kontrollieren sollte. Bevor mit der Entnahme begonnen wird, müssen die Mannschaften die Rohrintegrität durch visuelle und mechanische Inspektion verifizieren, wobei Korrosion, Verformung oder Verbindungsfehler identifiziert werden, die während des Zurückziehens zu Bruch führen könnten.

Sicherheitsprotokolle für die Entfernung verlangen eine kontrollierte Aufwärtskraft, die schrittweise angewendet wird, um plötzliche Ruckbewegungen zu vermeiden, die korrodierte Abschnitte unterirdisch abbrechen könnten. Techniker sollten das Stahlrohr gleichzeitig mit dem Verfüllen des Ringraums (Annullus) mit Bentonit-Zement-Guss entnehmen und jeden freigelegten Abschnitt versiegeln, bevor sie weiter nach oben fortschreiten. Dies verhindert Kreuzkontaminationen zwischen Grundwasserschichten.

Wenn die Rohrintegrität sich als beeinträchtigt erweist und eine vollständige Entnahme unmöglich ist, muss der Abschnitt vor Ort überbohrt oder gefräst und dann mit Tremie-platziertem Gussboden bis zur Oberfläche versiegelt werden. Abbruch- bzw. Stilllegungsunterlagen sollten jeden Schritt präzise dokumentieren.

Was tun, wenn Sie mitten in den Aushubarbeiten auf einen offenen Bohrloch stoßen

Das Freilegen eines offenen Bohrlochs während der Aushubarbeiten erfordert sofortiges Handeln, um zu verhindern, dass unkontrollierter Grundwasserzufluss den umgebenden Boden destabilisiert und den Arbeitsbereich überflutet. Die Arbeiter müssen alle Grabungsarbeiten einstellen und einen Sicherheitsbereich um das Bohrloch einrichten. Unter Beachtung strenger Bohrlochsicherheitsstandards sollte der Baustellenleiter den Standort, den Durchmesser und den beobachteten Wasserdruck dokumentieren, bevor irgendein Eingreifen versucht wird.

Etablierte Aushubprotokolle verlangen den Einsatz vorübergehender Abdichtungsmaßnahmen, wie aufblasbare Stopfen oder Bentonitpfropfen, um den Wasserzufluss einzuschränken, während Spezialisten herangeholt werden. Ein Hydrogeologe sollte die Bohrlochtiefe, die Verbindung zum Grundwasserleiter und mögliche Kontaminationswege bewerten. Liegen artesische Bedingungen vor, kann es notwendig sein, eine beschwerte Bohrspülung einzusetzen, um dem Aufwärtsdruck entgegenzuwirken.

Der Auftragnehmer muss die zuständigen Behörden und, falls identifizierbar, die ursprüngliche Bohrfirma benachrichtigen. Dauerhafte Verpressungen oder ordnungsgemäße Verschlussmaßnahmen sollten folgen, sobald die Bedingungen stabilisiert sind, um den langfristigen Schutz des Grundwassers und die strukturelle Integrität der Baugrube zu gewährleisten.

Was Ihre Spezifikation für Bohrlochverpressung enthalten sollte

Sobald die akute Krise eines offenen Bohrlochs eingedämmt ist, muss die Aufmerksamkeit auf die Verpressungsspezifikation gerichtet werden, die die dauerhafte Stilllegung oder Sanierung regelt. Eine robuste Bohrlochverfüllungsspezifikation muss Verpressungsmörteltyp, Mischungsrezeptur, Einbauverfahren und Leistungskriterien festlegen, die an die standortspezifischen hydrogeologischen Bedingungen angepasst sind. Zement-Bentonit-Gemische bleiben Standard, obwohl die Chemie des Standortes alternative Formulierungen verlangen kann, um den langfristigen Schutz des Grundwassers zu gewährleisten.

Die Spezifikation sollte die Verfüllung mittels Tremie-Rohr vom Bohrlochboden nach oben vorschreiben, um Hohlräume und Entmischung zu verhindern. Mindestdruckfestigkeit, maximale Durchlässigkeitsgrenzwerte und Aushärtungsanforderungen müssen ausdrücklich festgelegt werden. Bei mehreren Aquiferzonen sollte das Dokument zonenspezifische Abdichtungen verlangen, um die hydraulische Trennung zwischen den Formationen wiederherzustellen.

Qualitätssicherungsmaßnahmen – einschließlich Verifizierung des Verpressungsvolumens, Dichteprüfungen und Nachverfolgung/Monitoring nach der Verpressung – sind unerlässlich. Ohne diese Kontrollen besteht das Risiko unvollständiger Abdichtung, die genau die Querkontaminationen und unkontrollierten Strömungspfade fortbestehen lässt, die ursprünglich die Schadensursache bei den Bauarbeiten verursacht haben.
