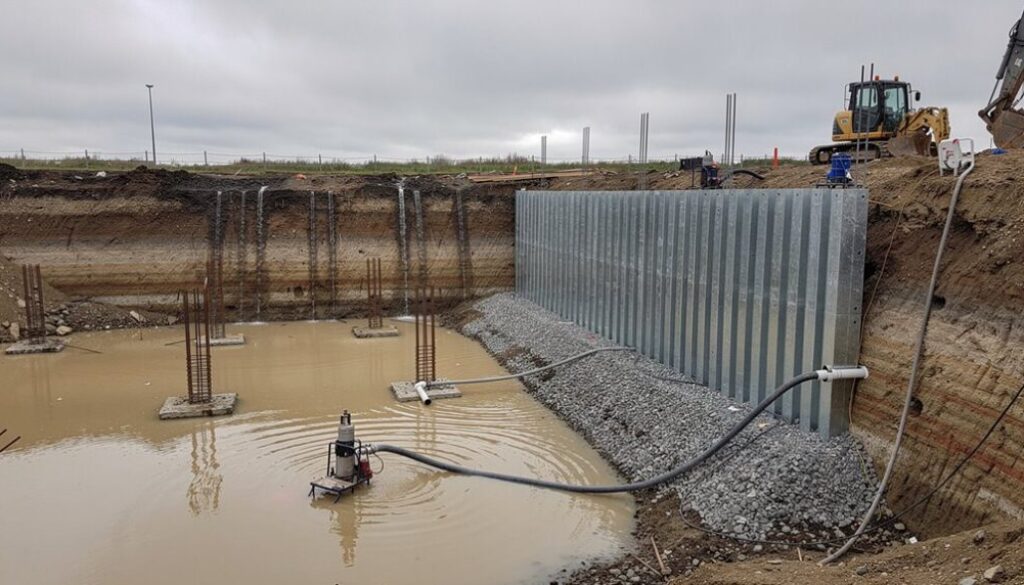

Ursachen und Verhinderung des Wassereintritts in Aushüben

Wassereintritt in Ausgrabungen tritt hauptsächlich aufgrund von hohem Grundwasserdruck, durchlässigen Bodenverhältnissen, Oberflächenabfluss bei Niederschlag und saisonalen Schwankungen des Grundwasserspiegels auf. Sandige Böden und klüftige Gesteinsformationen sind besonders anfällig. Präventionsstrategien umfassen Entwässerungsmethoden wie Tauchpumpen (Sumpfpumpen) und Wellpoint-Systeme, physische Barrieren wie Spundwände und Verpressungen sowie eine wirksame Entwässerungsplanung. Eine gründliche Standortuntersuchung vor dem Aushub ist unerlässlich. Jeder dieser Ursachen und Lösungen verdient im Folgenden nähere Betrachtung.

Was verursacht Wassereintritt in Ausgrabungen?

Die Wahl der Grabungsmethoden beeinflusst direkt die Anfälligkeit für Wassereinbruch. Offene Bauweisen in gesättigten Böden setzen größere Flächen dem Grundwasserfluss aus, während maschinelle Tunnelbauarbeiten unerwartet in begrenzte Aquiferen eindringen können. Klüftige Gesteinsformationen und Karstgeologie bieten besonders unvorhersehbare Wege, die es dem Wasser ermöglichen, beträchtliche Distanzen zurückzulegen, bevor es einen Grabungsbereich durchbricht. Zudem lassen unzureichende Bodenuntersuchungen vor Baubeginn Bauunternehmer oft unvorbereitet für die unterirdischen Verhältnisse zurück, wodurch handhabbare Sickerwassermengen in plötzliche, großvolumige Zuflüsse verwandelt werden, die die strukturelle Stabilität und die Sicherheit der Arbeiter gefährden.

Wie der Grundwasserspiegel die Stabilität von Aushubarbeiten beeinflusst

Die Grundwasseroberfläche übt hydrostatischen Druck auf Aushubwände und -böden aus, was Bodenstrukturen destabilisieren und Auftrieb oder Aufwölbung verursachen kann, wenn der Aushub unterhalb des Grundwasserspiegels liegt. Saisonale Schwankungen verschärfen dieses Risiko, da die Grundwasserstände in Zeiten starken Niederschlags oder Schneeschmelze ansteigen und manchmal Höhen erreichen, die bei der anfänglichen Standortbewertung nicht vorhergesehen wurden. Sowohl die statischen Druckwirkungen als auch die dynamische Natur der Grundwasserstände zu verstehen, ist wesentlich für die Auslegung von Aushubstützsystemen, die das ganze Jahr über Stabilität gewährleisten.

Wasserspiegeldruckeffekte

Der hydrostatische Druck, der vom Grundwasserspiegel ausgeübt wird, stellt eine der bedeutendsten Kräfte dar, die der Stabilität von Baugruben entgegenwirken. Mit zunehmender Tiefe nimmt der Wasserdruck proportional zu und drückt seitlich gegen Stützsysteme sowie nach oben gegen den Grubenboden. Diese Kraft kann tragende Konstruktionen gefährden, zu Verformungen der Wände führen und Flächendruckversagen (Base Heave) auslösen, wenn der Auftrieb den Gewichtsdruck des darüberliegenden Bodens übersteigt.

Grundwasserströmungen verschärfen diese Bedingungen zusätzlich, indem sie Sickerkräfte erzeugen, die Bodenpartikel auswaschen und die effektiven Spannungen im umgebenden Boden reduzieren. Der daraus resultierende Verlust an Bodenkohäsion schwächt den Grubenrand fortschreitend. Ingenieure müssen sowohl statische als auch dynamische Druckkomponenten genau berechnen, um geeignete Entwässerungssysteme und strukturelle Verstärkungen zu entwerfen. Die Vernachlässigung schwankender Grundwasserspiegel während saisonaler Veränderungen erhöht das Risiko katastrophaler Wassereinbrüche erheblich.

Saisonale Schwankungsrisiken

Wirksame saisonale Planung erfordert die Korrelation historischer Niederschlagsunterlagen mit standortspezifischen hydrogeologischen Bedingungen, bevor die Bauarbeiten beginnen. Projekte, die sich über mehrere Jahreszeiten erstrecken, sollten adaptive Entwässerungsstrategien einplanen und Pumpkapazitäten sowie Brunnen- bzw. Wellpoint-Konfigurationen anpassen, während die überwachten Wasserspiegel über die im Basiskonzept angenommenen Werte hinaus schwanken.

Oberflächenabfluss, Niederschlag und saisonale Wasserrisiken

Wenn Niederschläge in der Nähe oder oberhalb einer offenen Baugrube auftreten, wird der Oberflächenabfluss zu einer der unmittelbarsten und sichtbarsten Ursachen für Wassereintritt. Unkontrollierter Wasserfluss über angrenzendes Gelände sammelt sich schnell an den tiefsten Punkten der Baugrube, erodiert freiliegende Bodenflächen und destabilisiert temporäre Böschungen. Effektives Oberflächenmanagement erfordert die Böschung des umliegenden Geländes vom Grubenrand weg und die Anlage von Abfangrinnen, um den Abfluss umzuleiten, bevor er gefährdete Bereiche erreicht.

Saisonale Muster verschärfen diese Risiken erheblich. Schneeschmelze im Frühjahr und Herbststürme erzeugen andauernden Abfluss mit hohem Volumen, der unzureichend dimensionierte Entwässerungslösungen überwältigen kann. Gefrorener Boden im Winter verringert die Durchlässigkeit des Bodens und zwingt größere Wassermengen, über die Oberfläche zu jedem verfügbaren Einschnitt, einschließlich offener Baugruben, zu fließen.

Die Projektplanung sollte regionale Niederschlagsdaten und Perioden mit Spitzenabfluss berücksichtigen. Temporäre Dämme, ausgekleidete Gräben und Rückhaltebecken, die oberhalb positioniert sind, bieten bei richtiger Dimensionierung für die zu erwartenden Sturmintensitäten und saisonalen Abflussmengen einen wichtigen Schutz.

Bodentypen, die das Eindringen von Wasser verschlimmern

Die geologische Zusammensetzung eines Standorts bestimmt grundlegend, wie sich Wasser um und innerhalb einer Baugrube verhält, wobei bestimmte Bodentypen das Risiko des Wassereintritts drastisch verstärken. Sandige Böden weisen eine hohe Bodenpermeabilität auf, sodass Grundwasserströmungen sich mit minimalem Widerstand schnell in offene Ausgrabungen bewegen können. Mit zunehmender Grabungstiefe nimmt der hydrostatische Druck zu, wodurch sandige Untergründe besonders anfällig für plötzliche Wassereinbrüche werden.

Tonböden stellen ein anderes, aber ebenso schwieriges Problem dar. Während ihre geringe Durchlässigkeit anfänglich dem Wassereintritt widersteht, können schlechte Bodenkonsolidierung Risse und bevorzugte Fließwege schaffen, die Wasser unvorhersehbar kanalisieren. Gesättigter Ton wird instabil, verliert an Tragfähigkeit und erhöht die Wahrscheinlichkeit eines seitlichen Einsturzes, was die Probleme durch Wassereintritt verschärft. Gemischte geschichtete Böden — bei denen durchlässige Sandschichten zwischen Tonablagerungen liegen — schaffen Bedingungen für eingeschlossene Aquiferen, die unter Druck stehendes Grundwasser einschließen. Wenn eine Baugrube diese Schichten durchbricht, tritt Wasser mit großer Wucht aus, überfordert konventionelle Entwässerungssysteme und gefährdet die Sicherheit auf der Baustelle.

Warnzeichen für Wassereintritt auf Ihrer Baustelle

Das frühzeitige Erkennen von Wassereintritt kann den Unterschied zwischen einer beherrschbaren Anpassung der Entwässerung und einem katastrophalen Aushubversagen ausmachen, doch viele Baustellenmannschaften übersehen subtile Hinweise, bis sich die Bedingungen deutlich verschlechtern. Wichtige visuelle Indikatoren sind Sickerlinien an freigelegten Bodensichten, lokale Böschungsrutschungen in der Nähe von Spundwandfugen und Verfärbungsmuster, wo Grundwasser feine Sedimente durch durchlässige Schichten transportiert.

Über oberflächenbasierte Beobachtungen hinaus liefert die systematische Feuchtigkeitsdetektion mittels Piezometern und Tensiometers quantitative Daten über steigende Porenwasserdrucke, bevor sichtbare Symptome auftreten. Unerklärliche Zunahmen der Pumpenfördermengen, Bodenaufwölbungen am Aushubgrund und progressive Aufweichung des Untergrunds deuten alle auf fortschreitenden Wassereintritt hin. Sandboilings – kleine Kegel aus ausgeworfenem Boden – stellen eine besonders kritische Warnung vor hydraulischen Auftriebsbedingungen dar. Baustelleningenieure sollten während der Anfangsphasen des Aushubs Referenzwerte für die Überwachung festlegen, sodass Abweichungen sofortige Untersuchungen auslösen und nicht reaktive Notfallmaßnahmen.

Entwässerungsmethoden zur Kontrolle von Wasser in Baugruben

Die Auswahl einer geeigneten Entwässerungsmethode erfordert die Abstimmung der hydrogeologischen Verhältnisse des Geländes, der Geometrie der Aushubstelle und der Bauabläufe mit den Fähigkeiten der verfügbaren Systeme. Offenes Abpumpen bleibt der einfachste Ansatz, bei dem Sumpfpumpen das Wasser an der tiefsten Stelle der Baugrube sammeln und vom Arbeitsbereich wegpumpen. Diese Technik eignet sich für flache Aushübe mit beherrschbaren Zuflussraten.

Bei tieferen Aushüben oder Böden mit hoher Durchlässigkeit senken Wellpoint-Anlagen oder Tiefbrunnen den Grundwasserspiegel, bevor mit dem Aushub begonnen wird, und verringern so den hydrostatischen Druck auf Verbaukonstruktionen. Ingenieure kombinieren diese Methoden häufig mit Grabenverbauten, die strukturellen Halt bieten und gleichzeitig eine kontrollierte Entwässerung entlang ihres Umfangs ermöglichen. Ejektorbrunnen dienen in gering durchlässigen Formation, wo herkömmliche Wellpoints nicht genügend Unterdruck erzeugen.

Jede Methode bringt unterschiedliche Kosten-, Lärm- und Umweltfolgen mit sich. Abgeleitetes Grundwasser muss vor der Einleitung möglicherweise behandelt werden. Die Überwachung von Absenkungswirkungen auf benachbarte Bauwerke und Ökosysteme verhindert Setzungsschäden und Verstöße gegen Vorschriften während der Entwässerungskampagne.

Spundwände, Verpressung und physische Barrieren

Physische Barrieren halten Grundwasser ab, bevor es eine Baugrube erreicht, und verlagern die Strategie vom Entfernen von Wasser hin zur vollständigen Ausschließung. Sheet-Pile-Techniken (Spundwände) beinhalten das Einrammen ineinandergreifender Stahlprofile in den Boden, um eine durchgehende, undurchlässige Wand um den Umfang zu bilden. Diese Systeme funktionieren effektiv in kohäsiven Böden und können nach Abschluss der Bauarbeiten herausgezogen und wiederverwendet werden.

Injektionsverfahren spritzen zementhaltige, chemische oder polyurethanbasierte Materialien in durchlässige Bodenschichten oder klüftiges Gestein, um wasserführende Wege abzudichten. Jet-Grouting erzeugt überlappende Säulen, die eine massive Barriere bilden, während Permeationsverpressung Hohlräume füllt, ohne die umgebende Bodenstruktur zu verdrängen.

Kastenkellerwände (Diaphragmawände) bieten eine weitere Option als physische Barriere; sie werden durch Ausheben schmaler Gräben und das Füllen mit bewehrtem Beton hergestellt. Die Auswahl zwischen diesen Ansätzen hängt von der Bodenpermeabilität, der Aushubtiefe und der Nähe zu benachbarten Bauwerken ab. Die Kombination mehrerer Barriertypen führt oft zu optimalen Ergebnissen, wenn sich die geologischen Bedingungen auf einer Baustelle unterscheiden.

Entwässerungsdesign, das das Eindringen von Wasser verhindert

Eine wirksame Entwässerungsplanung geht Wasserzutritt proaktiv an, indem sie Grundwasserströmungswege kontrolliert, bevor diese mit den Grenzen von Aushubarbeiten zusammentreffen. Ingenieure installieren Perimeterentwässerungssysteme, die unterirdisches Wasser abfangen und von aktiven Arbeitsbereichen wegleiten. Diese Systeme kombinieren typischerweise Rigolenfilter (French Drains), Sammelleitungen und Pumpsümpfe, die in strategischen Höhen entlang des Aushubrandes positioniert sind.

Wirksam ausgeführte Gräben, die mit körnigem Schüttgut verfüllt sind, leiten Grundwasser zu den vorgesehenen Einleitungsstellen und reduzieren den hydrostatischen Druck auf Stützbauwerke. Tiefe Dränschichten unter der Aushubsohle verhindern Auftriebssituationen, die die Tragfähigkeit gefährden könnten. Planer berechnen erforderliche Rohrdurchmesser, Gefälle und Filterspezifikationen auf der Grundlage standortspezifischer Permeabilitätsdaten und zu erwartender Abflussmengen.

Redundanz innerhalb der Entwässerungsnetze gewährleistet die fortgesetzte Funktionsfähigkeit, falls einzelne Komponenten verstopfen sollten. Regelmäßige Überwachung der Abflussraten ermöglicht es Ingenieuren, Veränderungen der Grundwasserverhältnisse frühzeitig zu erkennen. Richtig instand gehaltene Entwässerungsinfrastruktur reduziert die Wahrscheinlichkeit plötzlichen Wasserzutritts während der Bauarbeiten erheblich.

Standortuntersuchungsschritte, bevor Sie den Boden aufgraben

Bevor Entwässerungssysteme oder Entwässerungsstrategien entworfen werden können, muss eine gründliche Standortuntersuchung die unterirdischen Verhältnisse feststellen, die das Risiko des Wassereintritts bestimmen. Dieser Prozess beginnt mit Schreibtischuntersuchungen, in denen geologische Karten, historische Bohrlochaufzeichnungen und Hochwasserdaten geprüft werden, um potenzielle Gefahren zu identifizieren.

Felduntersuchungen folgen und umfassen Bodenanalysen durch Bohrungen und Probeschächte, um Durchlässigkeit, Schichtung und das Vorhandensein geschlossener Aquiferen zu bestimmen. Labortests der entnommenen Proben quantifizieren die hydraulische Leitfähigkeit und die Korngrößenverteilung, beides kritische Parameter zur Vorhersage des Wasserströmungsverhaltens.

Die Grundwasserüberwachung mittels in mehreren Tiefen installierter Piezometer erfasst saisonale Schwankungen und stellt die Basiswerte des hydraulischen Potentials fest. Die Überwachung sollte über einen ausreichenden Zeitraum erfolgen, um die Hochwasserstände widerzuspiegeln, insbesondere in Regionen mit ausgeprägten Regenzeiten.

Geophysikalische Untersuchungen ergänzen direkte Methoden, indem sie unterirdische Anomalien, vergrabene Kanäle oder durchlässige Zonen kartieren, die von herkömmlichen Bohrlöchern übersehen werden könnten. Zusammen bilden diese Schritte die Beweisgrundlage für alle nachfolgenden ingenieurtechnischen Entscheidungen.
