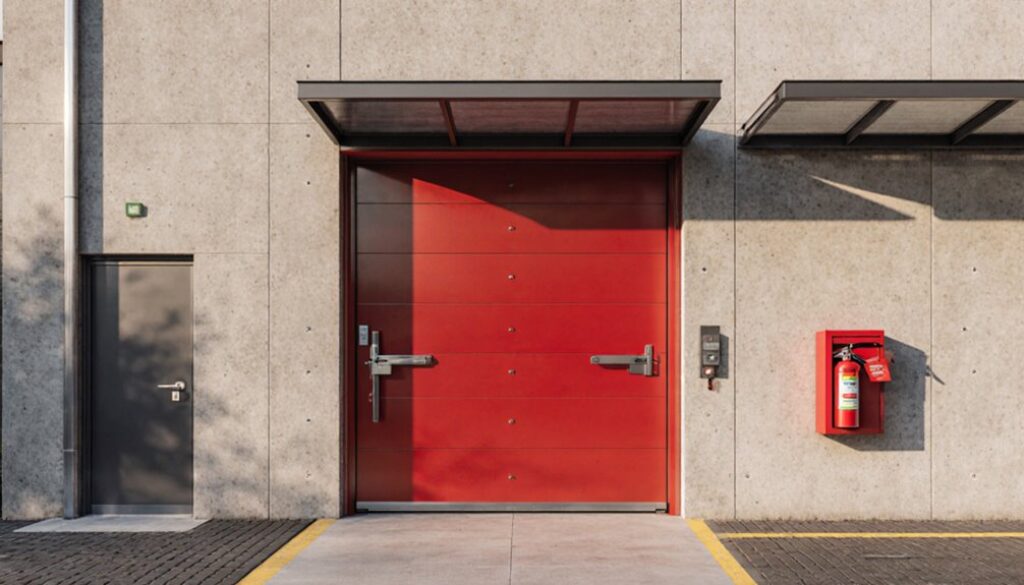

Brandschutztüren in Außenbereichen: Anforderungen an Planung und Installation

Außenliegende Brandschutztüren sind erforderlich, wenn Öffnungen in Außenwänden Teil von feuerwiderstandsfähigen Trennungen, Fluchtwegen, Technikräumen oder Bereichen mit hohem Risiko sind. Ihre Feuerwiderstandsklasse muss der tragenden Wand, dem genehmigten Brandschutzkonzept und der bewerteten Brandlast entsprechen. Die Installation erfordert eine geprüfte Kompatibilität mit der Wand, den Befestigungen, der Abschottung, den Dichtungen, den Beschlägen und der Verglasung. Witterungsbeständige Komponenten, barrierefreie Schwellen und eine wirksame Entwässerung sind unerlässlich. Zertifizierungen und Prüfprotokolle sowie eine umgehende Instandhaltung sichern die dauerhafte Leistungsfähigkeit. Die folgenden Abschnitte erläutern die einzelnen Planungs- und Installationskontrollen.

Ermitteln, wo Außentüren mit Brandschutz erforderlich sind

Brandschutztüren für außen sind erforderlich, wenn eine Öffnung in einer Außenwand Teil einer feuerwiderstandsfähigen Abgrenzung ist, einschließlich Brandabschnittswänden, geschützten Fluchtwegen und Trennwänden zwischen Gebäuden oder unterschiedlichen Nutzungsrisiken. Ihre Notwendigkeit sollte im Rahmen des Brandschutzkonzepts festgelegt und anhand genehmigter Pläne, der Bauvorschriften und der standortspezifischen Gefährdungsbeurteilung überprüft werden.

Relevante Standorte für Brandschutztüren sind Ausgänge aus geschützten Fluren zu offenen Decks, Türen zwischen einem Gebäude und außenliegenden Technikräumen, Müllräumen, Serviceumhausungen, Ladebereichen sowie Verbindungen zu angrenzenden Bauwerken. Öffnungen mit Ausrichtung auf Nachbargebäude, Grundstücksgrenzen, öffentliche Verkehrswege oder Bereiche mit erhöhtem Zündrisiko erfordern ebenfalls eine Bewertung. Besondere Aufmerksamkeit ist erforderlich, wenn Außenwände Hohlräume, Fassadensysteme, brennbare Lagergüter, Brennstoffanlagen oder Lüftungsdurchführungen enthalten.

Das Türelement muss im geschlossenen Zustand die Kontinuität der Schutzfunktion der Wand erhalten. Eindeutige Kennzeichnung, kontrollierter Zugang, geeignete Beschläge und regelmäßige Inspektionen unterstützen die Einhaltung der Sicherheitsanforderungen. Die Einbaudetails müssen verhindern, dass Spalten, Umgehungswege oder Beschädigungen entstehen, die den Feuer- und Rauchschutz beeinträchtigen könnten.

Wählen Sie die erforderliche Brandschutzklassifizierung für Außentüren

Die erforderliche Klassifizierung für eine Außenbrandschutztür muss der für die betreffende Wand, Brandabschnittsgrenze oder den geschützten Fluchtweg festgelegten Feuerwiderstandsdauer entsprechen. Die Auswahl hat auf Grundlage der geltenden Bauordnung, des genehmigten Brandschutzkonzepts, des Nutzungsrisikos und der erforderlichen Dauer der Brandabschnittsbildung zu erfolgen. Die Klassifizierungen können je nach maßgeblicher Norm als Feuerwiderstand, Raumabschluss, Wärmedämmung, Rauchschutz oder als Kombination dieser Eigenschaften angegeben werden.

Schützt die Tür einen Fluchtweg, kann eine höhere Klassifizierung erforderlich sein, um während der Evakuierung sichere Bedingungen aufrechtzuerhalten. Türen zu Gefahrenräumen, Technikbereichen, Lagerräumen oder an Grenzen zu benachbarten Gebäuden können aufgrund einer erhöhten Brandlast oder einer äußeren Brandbeanspruchung einen höheren Feuerwiderstand erfordern.

Die festgelegte Türleistung muss für die vollständige geprüfte oder klassifizierte Konstruktion gelten, einschließlich Türblatt, Zarge, Verglasung, Dichtungen, Bändern, Türschließer und Schließhardware. Der Austausch von Bauteilen kann die Klassifizierung ungültig machen. Die gewählte Klassifizierung muss daher durch dokumentierte Konformitätsnachweise belegt sein und das für das Projekt erforderliche Niveau der Brandsicherheit unterstützen.

Überprüfung des Wandaufbaus und der Brandschutzabschottung

Die Feuerwiderstandsklasse des Wandaufbaus sollte überprüft werden, um die Kompatibilität mit der ausgewählten Außentür mit Brandschutzfunktion zu bestätigen. Baumaterialien, einschließlich Tragwerk, Bekleidung und Untergründen, müssen unter Bedingungen der Außenexposition die erforderliche Brandschutzleistung aufrechterhalten. Brandschutzabschottungen an umlaufenden Fugen, Durchdringungen und Anschlüssen müssen durchgehend und klassifiziert sein, um ein Durchdringen von Rauch und Flammen zu verhindern.

Feuerwiderstandsklassen von Wänden überprüfen

Bestätigen Sie, dass die Wand, die eine Außentür mit Feuerwiderstand unterstützt, mindestens die Feuerwiderstandsdauer aufweist, die für die Öffnungsabschlusskonstruktion erforderlich ist. Die Bewertung muss anhand der genehmigten Projektdokumentation, der geltenden Bauvorschriften und der geprüften Einbaudetails des Türherstellers verifiziert werden. Jede Abweichung kann zu einer vorzeitigen Brandausbreitung, Rauchleckagen oder einem strukturellen Versagen im Bereich des Rahmens führen.

Die Überprüfung sollte die Durchgängigkeit der feuerwiderstandsfähigen Wand an den Laibungen, am Sturz, an den Schwellen und an angrenzenden Anschlüssen umfassen. Durchdringungen, Fugen, Befestigungen und Öffnungen für technische Installationen erfordern zugelassene Brandschutzabschottungssysteme, die mit der Feuerwiderstandsdauer der Wand und den jeweiligen Beanspruchungsbedingungen kompatibel sind. Installationsaufzeichnungen sollten geprüfte Systeme, deklarierte Leistungsklassen und Prüfergebnisse ausweisen. Nachweise aus Feuerwiderstandsprüfungen müssen belegen, dass die vollständige Wand-und-Öffnungs-Konfiguration die festgelegte Dauer sowie die Kriterien für Integrität erfüllt. Eine klare Dokumentation unterstützt die Einhaltung der Bauvorschriften und ermöglicht eine nachvollziehbare Abnahme durch Behörden, Prüfer und die verantwortlichen Projektbeteiligten.

Materialien für den Wandbau bewerten

Die Wandkonstruktion muss bewertet werden, um zu überprüfen, dass ihre Materialien, Bauart und Brandschutzabschottungsmaßnahmen die erforderliche Leistung der Außen-Feuerschutz-Türöffnung gewährleisten. Mauerwerk, Stahlbeton, Stahlständer-, Holzrahmen- und Verbundwandsysteme erfordern unterschiedliche Prüfmethoden, da sich ihre Feuerwiderstandsfähigkeit und ihr Tragverhalten unter Brandeinwirkung unterscheiden. Der Wanduntergrund muss eine ausreichende Festigkeit für Rahmenanker, Bänder, Türschließer und Türbeschläge bieten, ohne dass Risse, Auszug oder Verformungen auftreten. Hohlraumwände, hinterlüftete Fassaden und gedämmte Bekleidungssysteme erfordern eine Bewertung ihrer Dämmeigenschaften, Brennbarkeit, Feuchtebeständigkeit und ihres möglichen Beitrags zur Brandausbreitung. Materialien in unmittelbarer Nähe der Öffnung müssen mit der zugelassenen Türanlage und den Einbaudetails kompatibel sein. Abweichungen wie leichte Trennwände, brennbare Dämmstoffe, korrosionsgeschädigte Tragkonstruktionen oder nicht verifizierte Nachrüstungsschichten erfordern vor der Montage eine dokumentierte Bewertung und Korrekturmaßnahmen.

Kontinuität der Brandschutzabschottung prüfen

Da Unterbrechungen rund um eine Außenöffnung für Feuerschutztüren den schnellen Durchtritt von Flammen, heißen Gasen und Rauch ermöglichen können, muss das vollständige umlaufende Brandschutzabdichtungssystem auf Durchgängigkeit und Kompatibilität mit dem klassifizierten Wandaufbau überprüft werden. Prüfer sollten sicherstellen, dass zugelassene Dichtstoffe, Mineralwolle, Hinterfüllmaterialien und intumeszierende Komponenten der geprüften Fugenkonfiguration und der angegebenen Bewegungsaufnahme entsprechen. Fugen, die durch unregelmäßiges Mauerwerk, Fassadenschnittstellen, Verankerungen, Leitungsdurchführungen oder Rahmentoleranzen entstehen, erfordern eine dokumentierte, systemspezifische Ausführung. Die Integration der Brandbarriere muss ohne Unterbrechung zwischen Türrahmen, tragendem Untergrund, Hohlraumsperren und angrenzenden Fassadenschichten erfolgen. Materialsubstitutionen, beschädigte Dichtungen, unvollständige Stopfungen oder ungeschützte Hohlräume können die vorgesehene Feuerwiderstandsklasse beeinträchtigen. Die äußere Exposition erfordert zudem eine Bewertung der Feuchtigkeitsbeständigkeit, UV-Dauerhaftigkeit und thermischen Leistungsfähigkeit, um sicherzustellen, dass Witterungseinflüsse die Integrität der Brandschutzabdichtung während der gesamten Nutzungsdauer nicht beeinträchtigen.

Wählen Sie wetterfeste Materialien für Brandschutztüren

Außentüren mit Feuerwiderstand müssen aus Materialien bestehen, die ihren bewerteten Feuerwiderstand trotz Feuchtigkeit, UV-Strahlung, Temperaturwechseln und Korrosion beibehalten. Die Materialauswahl sollte der geprüften Türsystem-Spezifikation und den geltenden Zulassungsunterlagen entsprechen; Ersatzmaterialien können die Feuerwiderstandsklassifizierung ungültig machen. Verzinkte oder rostfreie Stahlbekleidungen, korrosionsgeschützte Zargen und Mineralisolierungen für den Außenbereich sind häufig geeignet, wenn eine Exposition zu erwarten ist.

• Metalle mit dokumentierter Korrosionsbeständigkeit für die atmosphärische Kategorie und Schadstoffbelastung des Standorts auswählen.
• Beschichtungen spezifizieren, deren Verträglichkeit mit feuerbeständigen Untergründen nachgewiesen ist, einschließlich UV-stabiler Oberflächen und geschützter Kanten.
• Überprüfen, dass Kerne, Klebstoffe, Verglasungskomponenten und Dämmstoffe ihre Leistungsfähigkeit bei Durchnässung sowie Frost-Tau-Wechseln beibehalten.

Die Gestaltung von Feuerschutztüren darf die Anforderungen der geprüften Konstruktion nicht überlagern. Dekorative Verkleidungen, Anstrichsysteme oder Verbundplatten erfordern eine Bestätigung, dass sie weder die brennbare Last erhöhen noch das thermische Verhalten während einer Brandbeanspruchung beeinträchtigen. Planungsteams sollten Herausforderungen bei der Instandhaltung frühzeitig bewerten, insbesondere Beschichtungsschäden, Salzablagerungen, stehendes Wasser und unverträgliche Reinigungsmittel. Regelmäßige Inspektionen sollten Korrosion, Delaminierung, Aufquellen oder freiliegende Untergründe erkennen, bevor diese Mängel die zertifizierte Feuerwiderstandsleistung der Türanlage beeinträchtigen.

Montieren Sie Beschläge und Dichtungen für Außentüren mit Brandschutzfunktion

Sobald witterungsbeständige Türmaterialien ausgewählt wurden, müssen alle Beschlag- und Dichtungskomponenten mit der geprüften Feuerschutztürkonstruktion kompatibel und für den Einsatz im Außenbereich geeignet sein. Bänder, Schlösser, Panikbeschläge, Türschließer, Schließfolgeregler und Feststellvorrichtungen sollten über die erforderliche Feuerwiderstandsklassifizierung und Korrosionsbeständigkeit für die zu erwartenden atmosphärischen Bedingungen verfügen. Nicht zugelassene Auswechslungen können die Zertifizierung ungültig machen und die Funktion der Feuerschutztür beim Schließen, Verriegeln oder bei Hitzeeinwirkung beeinträchtigen.

Dichtungen erfordern besondere Kontrolle. Dämmschichtbildende Streifen, Rauchdichtungen und umlaufende Dichtungen müssen mit dem zugelassenen Türblatt, der Zarge, den Spaltmaßen und der Befestigungsart übereinstimmen. Für den Außenbereich geeignete Produkte sollten ultravioletter Strahlung, Feuchtigkeit, Temperaturwechseln und biologischem Abbau widerstehen, ohne die Selbstschließfunktion zu beeinträchtigen. Montagetechniken müssen den geprüften Vorgaben des Herstellers entsprechen, einschließlich der richtigen Nutabmessungen, Vorbereitung der Klebeflächen, Art der Befestigungsmittel und Verstärkungen für Beschläge. Türschließer müssen so eingestellt werden, dass sie auch unter Winddruck ein zuverlässiges Schließen und ein sicheres Einrasten gewährleisten. Die Endkontrolle sollte die Funktionsspalte, die Durchgängigkeit der Dichtungen, sichere Befestigungen und die dokumentierte Übereinstimmung mit der jeweiligen Zulassung und den Montageanweisungen überprüfen.

Barrierefreie Schwellen und Entwässerung planen

Die barrierefreie Schwellenplanung sollte normgerechte niveaugleiche oder niedrigprofilige Übergänge ermöglichen, ohne das Schließen, die Abdichtung oder die Rauchschutzfunktion der Feuerschutztür zu beeinträchtigen. Entwässerungsrinnen, Gefälle und Wasserführungsdetails sollten den Abfluss vom Türbereich wegführen, um Pfützenbildung, Korrosion und Rutschgefahren zu vermeiden. Die Schwellen- und Entwässerungsanordnung erfordert eine Abstimmung mit den geltenden Anforderungen an Barrierefreiheit, Brandschutz und Witterungsschutz.

Barrierefreie Schwellenplanung

Bei Außentüröffnungen von Brandschutztüren muss die Schwellengestaltung einen Ausgleich zwischen barrierefreiem Zugang und dem Schutz vor dem Eindringen von Oberflächenwasser schaffen. Das Detail muss die geprüfte Brandschutztüranlage einschließlich der Abstände, Dichtungsanschlüsse und Schließfunktion erhalten. Barrierefreiheitsstandards verlangen im Allgemeinen niveaugleiche oder nur geringfügig erhöhte Übergänge; Abweichungen können jedoch die Nutzung durch Rollstuhlfahrer, die Stolpersicherheit oder die zugelassene Brandschutzleistung beeinträchtigen.

• Schwellenmaterialien sind so festzulegen, dass sie korrosions-, abrieb-, temperaturbewegungs- und tausalzbeständig sind.
• Das Schwellenprofil ist mit der vom Türhersteller zugelassenen Sohle, Dichtung und Rahmenkonfiguration abzustimmen.
• Es ist zu prüfen, dass Toleranzen keine Fugen entstehen lassen, die das Eindringen von Rauch, Flammen oder Wasser ermöglichen.

Die fertige Schwelle muss unter den zu erwartenden Fußgänger- und Rollenlasten dauerhaft stabil bleiben. Geländehöhen, Pflasteraufbauten und Anschlussfugen erfordern vor der Montage eine koordinierte Detailplanung. Jede Änderung auf der Baustelle sollte anhand der Zertifizierungsunterlagen und der geltenden Bauvorschriften bewertet werden.

Effektive Entwässerungslösungen

Eine wirksame Entwässerung muss mit einer barrierefreien Schwellengeometrie abgestimmt werden, um Pfützenbildung, Wassereintritt und eine Beeinträchtigung der Brandschutztürkonstruktion zu verhindern. Entwässerungssysteme sollten so geplant werden, dass sie Oberflächenabfluss auffangen, bevor dieser die Schwelle erreicht, ohne Stolpergefahren zu verursachen oder erforderliche lichte Durchgangsbreiten zu beeinträchtigen. Linienentwässerungen, Punktabläufe und geneigte Außenflächen müssen zu zugelassenen Entwässerungsanschlüssen ableiten und für Inspektion und Reinigung zugänglich bleiben.

Das Wassermanagement muss Niederschlagsintensität, Fassadenabfluss, Schneeschmelze und mögliche Verstopfungen durch Schmutz berücksichtigen. Der Anschluss an der Schwelle erfordert eine dauerhafte Abdichtung, eine kompatible Bauwerksabdichtung und einen definierten Entwässerungsweg, der den Feuerwiderstand, die Rauchdichtheit oder die Funktion der Tür nicht beeinträchtigt. Ablaufroste und Rinnenabdeckungen sollten den zu erwartenden Belastungen standhalten und Öffnungen vermeiden, die die Nutzung durch Rollstuhlfahrende beeinträchtigen. Einbautoleranzen, Gefällerichtungen, Wartungsverantwortlichkeiten und Entwässerungskapazität sollten vor der Abnahme dokumentiert werden.

Vorschriften und Türzertifizierung prüfen

Überprüfen Sie die anwendbaren Bauvorschriften, Brandschutzbestimmungen und Produktnormen, bevor Sie eine Feuerschutztür für einen Außenbereich spezifizieren. Die Anforderungen können je nach Rechtsgebiet, Nutzungsart, Fassadenposition, Funktion als Fluchtweg und Witterungseinwirkung unterschiedlich sein. Die Einhaltung der Vorschriften erfordert die Bestätigung, dass die ausgewählte Türanlage sowohl die Feuerwiderstandsklassifizierung als auch die vorgesehenen Bedingungen für den Außeneinsatz erfüllt.

• Bestätigen Sie die erforderliche Feuerwiderstandsklasse, die Rauchschutzleistung, die Selbstschließfunktion sowie etwaige Panikfluchtanforderungen gemäß dem örtlichen Baurecht.
• Prüfen Sie Zertifizierungsnormen und Prüfnachweise für das vollständige Türelement, einschließlich Türblatt, Zarge, Verglasung, Dichtungen, Beschläge, Verankerung und zugelassener Einbaukonfiguration.
• Vergewissern Sie sich, dass die Zertifizierung auch für die zu erwartenden Umwelteinwirkungen gültig bleibt, beispielsweise Wind, Regen, Temperaturschwankungen, Korrosionsrisiko und Sonneneinstrahlung.

Ein feuerwiderstandsfähiges Türblatt allein begründet keine regelkonforme Leistung. Die Spezifikation sollte das relevante Zulassungsdokument, den Klassifizierungsbericht, die Herstellerbeschränkungen und zulässige Abweichungen benennen. Wenn nationale und europäische Anforderungen gleichzeitig gelten, sollte die strengere anwendbare Vorschrift maßgeblich sein. Die Projektunterlagen sollten die Rückverfolgbarkeit von der Planungsentscheidung bis zum zertifizierten System nachweisen.

Feuerschutztüren im Außenbereich prüfen und warten

Regelmäßige Inspektionen und Wartungsmaßnahmen sind unerlässlich, um die zertifizierte Feuerwiderstands-, Rauchschutz- und Schließfunktion von Außen-Feuerschutztüranlagen zu erhalten, die Witterungseinflüssen, Korrosion, thermischen Bewegungen und mechanischen Beschädigungen ausgesetzt sind. Wartungspläne sollten dokumentierte Intervalle, verantwortliches Personal und Korrekturmaßnahmen entsprechend den Zulassungsunterlagen, Herstelleranweisungen und geltenden Bauvorschriften festlegen.

Die Inspektionstechniken sollten einen ungehinderten Schließvorgang, den korrekten Eingriff der Falle, die Selbstschließkraft, den Zustand der Bänder, die Ausrichtung des Rahmens, Dichtungen, Verglasungen, Feststellvorrichtungen und Beschläge überprüfen. Besondere Aufmerksamkeit ist Korrosion an Befestigungsmitteln, beschädigten Beschichtungen, Wassereintritt, Aufquellen, Rissbildung und Verformungen durch Temperaturänderungen oder Stöße zu widmen. Türblätter dürfen nicht über Schwellen schleifen oder am Rahmen klemmen, da eine beeinträchtigte Schließfunktion die Brandschutzfunktion unwirksam machen kann.

Jede Änderung, einschließlich des Austauschs von Dichtungen, Türschließern, Bändern oder Verglasungen, muss mit zugelassenen, kompatiblen Komponenten erfolgen. Mängel, die die Schließfunktion, Rauchdichtheit oder strukturelle Integrität beeinträchtigen, erfordern unverzügliche Abhilfemaßnahmen und gegebenenfalls vorübergehende Maßnahmen zur Risikokontrolle. Inspektionsaufzeichnungen sollten die fortlaufende Einhaltung der Anforderungen belegen.
